Resposta rápida: um ortomosaico é um mapa feito da junção de centenas de fotos aéreas ortorretificadas e georreferenciadas — ou seja, sem a distorção de perspectiva da foto comum, o que permite medir distâncias, áreas e volumes com precisão. O fluxo tem quatro etapas: (1) planejar o voo (definir a altura, que determina o GSD, e a sobreposição das fotos — acima de 70% frontal e 60% lateral); (2) capturar em grade, com fotos geotagueadas; (3) processar no DJI Terra, gerando o ortomosaico 2D e o modelo 3D; e (4) garantir a precisão com pontos de controle (GCP) medidos por GNSS ou com drone RTK/PPK, chegando a 2–5 cm de precisão absoluta. O resultado vira GeoTIFF, modelo de elevação, nuvem de pontos e medições para o cliente.
Voar todo mundo aprende; entregar um mapa confiável é o que separa o hobbysta do profissional de geoprocessamento. Se você já faz voos de mapeamento mas trava na hora de processar — ou não sabe por que o mapa “não bate” com a realidade —, este guia organiza o caminho inteiro, do planejamento à entrega.
💬 Da práticaO erro que mais vejo em quem está começando no mapeamento é caprichar no voo e descuidar da sobreposição e dos pontos de controle. O cliente não paga pelo voo bonito — paga pelo mapa que ele pode medir e confiar. Sobreposição e GCP são onde a precisão nasce.
Ortomosaico não é “foto aérea”
A diferença é toda no uso. A foto aérea comum tem distorção de perspectiva: objetos nas bordas aparecem inclinados e as escalas variam pela imagem, então você não pode medir nela. O ortomosaico passa por ortorretificação — cada pixel é corrigido para uma vista perfeitamente vertical e ganha coordenada — virando um mapa métrico.
O fluxo completo: do voo ao mapa
Todo ortomosaico confiável segue a mesma sequência. Pular ou relaxar em qualquer etapa aparece no resultado final:

Etapa 1: planejamento — sobreposição e GSD
É aqui que a precisão começa. Dois parâmetros mandam:
A sobreposição (overlap) é o quanto cada foto repete da anterior. O padrão seguro é acima de 70% frontal (no sentido do voo) e 60% lateral (entre faixas). Pouca sobreposição = buracos e falhas na reconstrução. O GSD (Ground Sample Distance) é o tamanho que cada pixel representa no solo: quanto mais baixo o voo, menor o GSD e mais detalhe — mas mais fotos e mais tempo. Você escolhe a altura conforme a precisão que o trabalho exige.
💡 DicaEm áreas com vegetação alta, relevo acidentado ou construções, aumente a sobreposição (80%/70%). É mais voo e mais processamento, mas evita o retrabalho de refazer tudo por causa de falhas no modelo.
Etapa 2: captura — fotos que o software consegue alinhar

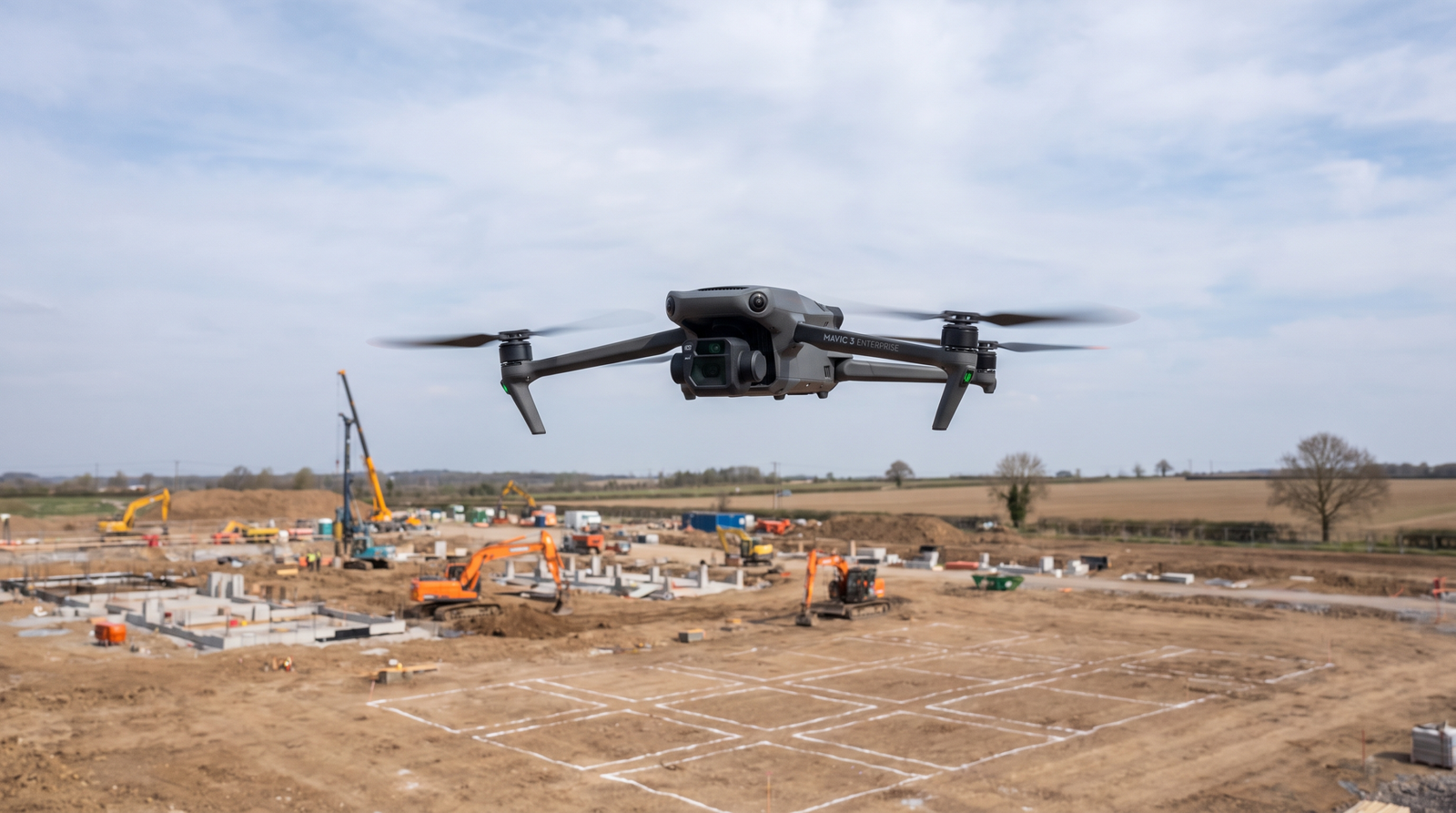

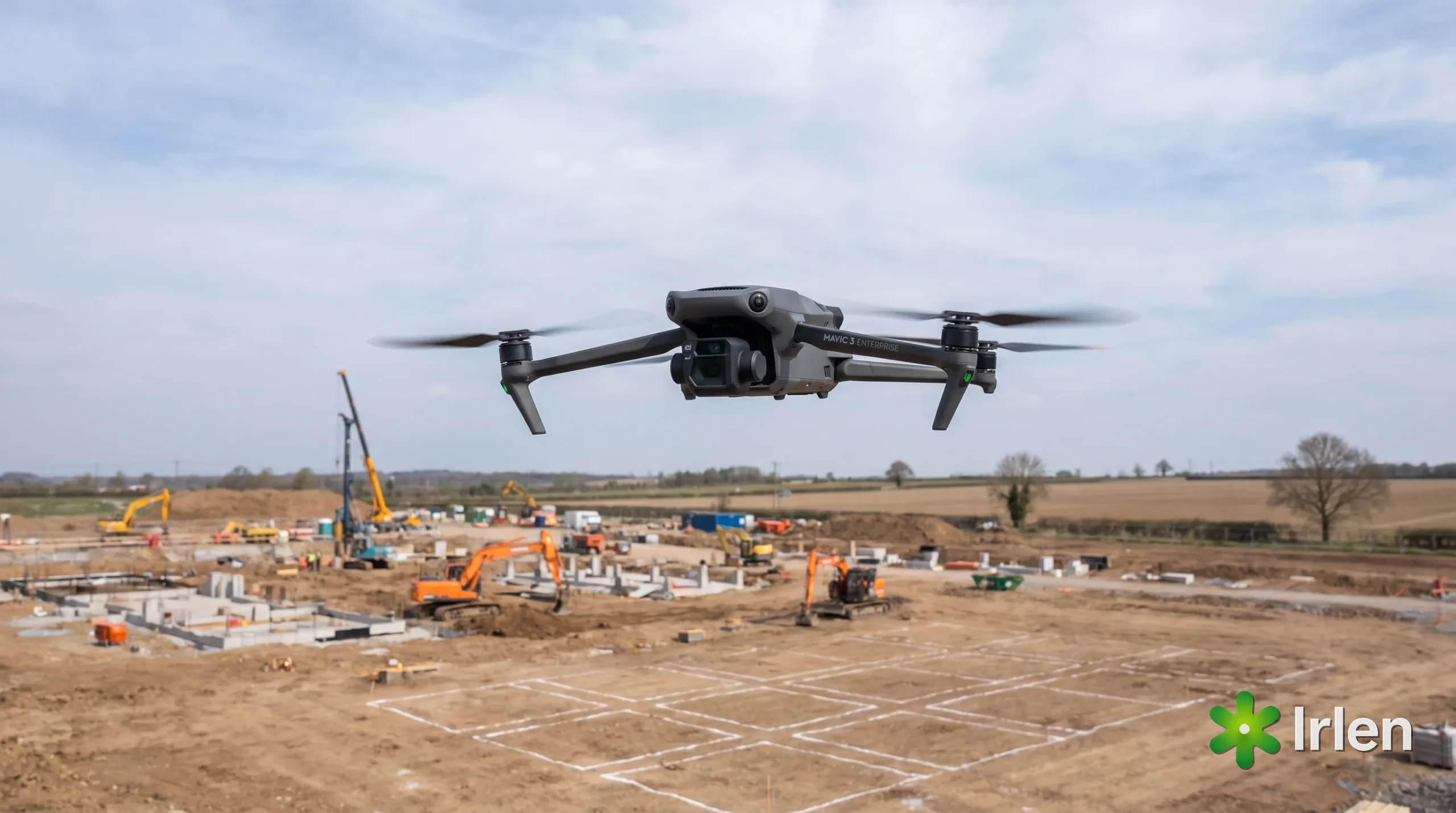

A captura é um voo automático em faixas, com a câmera apontada para baixo (nadir), cada foto registrando suas coordenadas — do GPS do drone ou, com muito mais precisão, de um sistema RTK/PPK. Voe com luz estável (evite sombras duras e horários de sol muito baixo), bateria sobrando e a área livre. É um trabalho metódico: o software depende dessa regularidade para casar as imagens.
Etapa 3: processamento no DJI Terra

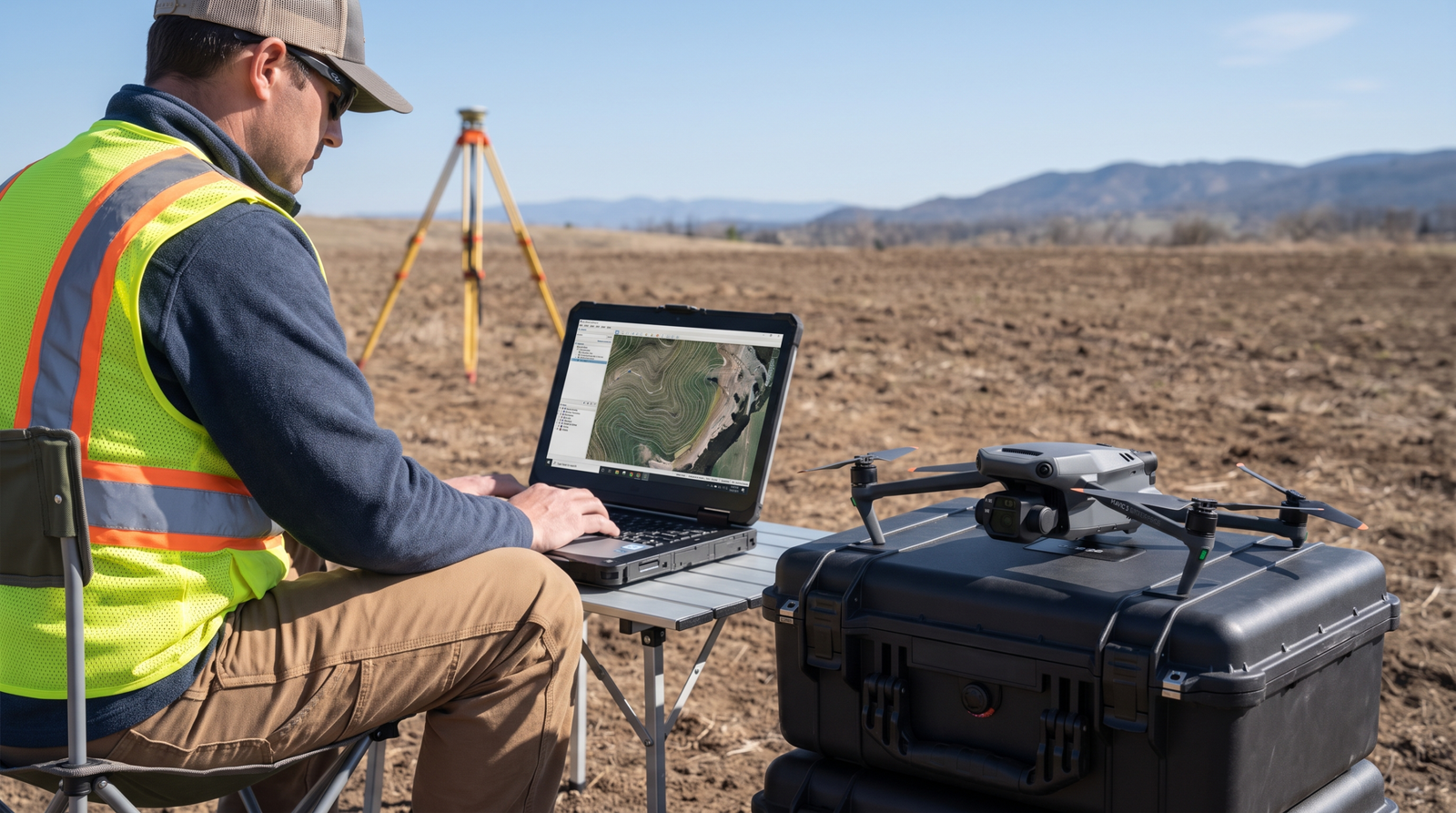

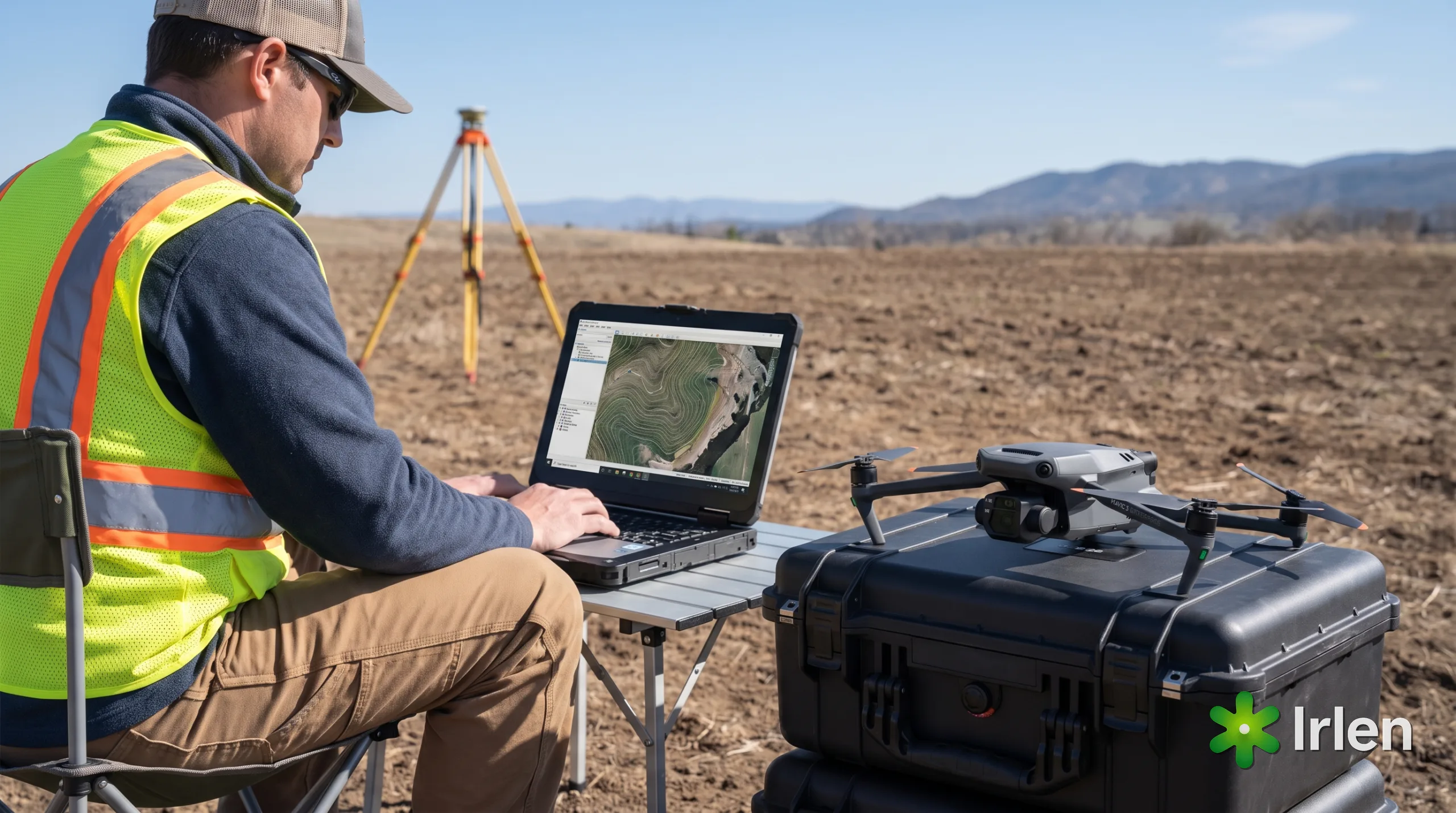

Com as fotos no computador, o DJI Terra faz o trabalho pesado: alinha as imagens, reconstrói a geometria e gera o ortomosaico 2D e o modelo 3D. É também onde você insere os pontos de controle para amarrar o mapa ao mundo real. Existem alternativas (Pix4D, Metashape, WebODM), mas o Terra é o caminho natural de quem voa DJI pela integração e pelo custo.

Etapa 4: precisão — onde mora o profissionalismo
Aqui está a diferença entre um mapa “bonito” e um mapa confiável. Só com o GPS do drone, a precisão absoluta fica na casa dos metros — suficiente para uma noção, insuficiente para topografia. Para subir o nível, há dois caminhos (que se somam):
Os GCPs (pontos de controle no solo) são alvos com coordenada conhecida, medidos por GNSS de precisão e marcados no Terra; use alguns como pontos de verificação para auditar o resultado. Um drone RTK (ou correção PPK em pós-processamento) carimba cada foto com posição centimétrica. Entenda essa parte a fundo em RTK e PPK no georreferenciamento com drone.
Você manja mesmo de DJI?
Teste seus conhecimentos em Linha DJI num simulado gratuito, com gabarito comentado e ranking nacional. Será que você está afiado?
160 questões em 8 áreas · 10 por partida · 60s cada. Entre no ranking e veja sua posição.
Testar meus conhecimentos de drone- 100% grátis
- Gabarito comentado
- Ranking nacional
Os entregáveis: o que o cliente recebe
Do mesmo voo saem vários produtos, conforme a necessidade do projeto:
Esse pacote é o que justifica o valor do serviço — e abre portas em obras, agro, mineração e meio ambiente. Para transformar isso em negócio, veja como começar e cobrar por topografia com drone e os nichos mais lucrativos para drone no Brasil.
Perguntas frequentes
O que é um ortomosaico?
É um mapa formado pela junção de muitas fotos aéreas ortorretificadas e georreferenciadas. Diferente da foto comum, ele não tem distorção de perspectiva: a escala é uniforme e cada ponto tem coordenada, então dá para medir distâncias, áreas e volumes com precisão.
Qual a sobreposição ideal das fotos?
O padrão seguro é acima de 70% de sobreposição frontal e 60% lateral. Em terrenos com vegetação alta, relevo acidentado ou construções, aumente para 80%/70%. Pouca sobreposição gera falhas e buracos na reconstrução do modelo.
O que é GSD no mapeamento?
GSD (Ground Sample Distance) é o tamanho que cada pixel da imagem representa no solo. Quanto mais baixo o voo, menor o GSD e maior o detalhe — porém mais fotos e mais tempo de processamento. A altura de voo é escolhida conforme a precisão exigida pelo trabalho.
Preciso de pontos de controle (GCP) e RTK?
Para precisão topográfica, sim. Só com o GPS do drone, a precisão absoluta fica na casa dos metros. Com pontos de controle medidos por GNSS e/ou um drone RTK/PPK, a precisão absoluta chega a 2–5 cm. Use também pontos de verificação para auditar o resultado.
DJI Terra é a única opção para processar?
Não, mas é a mais direta para quem voa DJI, por integração e custo. Há alternativas consagradas como Pix4D, Agisoft Metashape e o WebODM (gratuito/open source). O fluxo (planejar, capturar, processar, controlar a precisão) é o mesmo em qualquer software.
Qual a diferença entre RTK e PPK?
Ambos dão posição centimétrica. No RTK, a correção chega ao drone em tempo real durante o voo; no PPK, as fotos são corrigidas depois, no pós-processamento, combinando os dados do drone com os de uma base. O PPK é mais tolerante a falhas de sinal em campo.
Conclusão
Gerar um ortomosaico confiável é método, não sorte. Planeje o voo com sobreposição e GSD adequados, capture em grade com fotos bem georreferenciadas, processe no DJI Terra e amarre tudo com pontos de controle ou RTK/PPK para chegar à precisão centimétrica. Dominar esse fluxo é o que transforma voos bonitos em entregáveis que o cliente mede e confia — e é aí que está o serviço bem pago.
Fontes e referências
- DJI — DJI Terra: geração de ortomosaicos 2D e modelos 3D, uso de GCPs e precisão com RTK
- Boas práticas de aerofotogrametria — sobreposição (>70%/60%), GSD e planejamento de voo
- Precisão absoluta com Phantom 4 RTK (ordem de 1–2× o GSD; 2–5 cm a 100 m) — documentação DJI
- Conceitos de GNSS RTK/PPK e pontos de controle (GCP) no georreferenciamento
